RAID组LVM丢失恢复案例

客户两组分别由4块600G容量的SAS硬盘组成的RAID5阵列，并且两组阵列划分LUN，组成LVM结构，并格式化为EXT3文件系统。一块硬盘意外离线，热备盘上线，顶替离线硬盘。但在热备盘上线过程中，又一块硬盘离线，导致热备盘同步失败，两组RAID阵列中的一组崩溃，LVM结构不完整，文件系统无法正常使用。

【数据恢复过程】

工程师先对两块离线硬盘进行检测，发现先离线硬盘无法识别，初步推断是硬件故障，需要进行开盘修复操作，另一块硬盘可以识别。根据故障分析结果，总结出以下解决方案：

1、对故障硬盘进行修复，使用MRT专业数据恢复软件对故障硬盘进行备份。

2、使用专业数据恢复软件WINHEX对RAID其余成员盘和另一组RAID全部成员盘进行全盘备份。

3、分析每个硬盘的数据，根据分析的结构重组RAID 阵列。

4、分析重组完的阵列，找到LVM信息，重组LVM卷。

5、对重组的LVM卷上的EXT3文件系统进行解析，恢复并导出全部数据。

【数据恢复实施过程】

1、故障盘修复

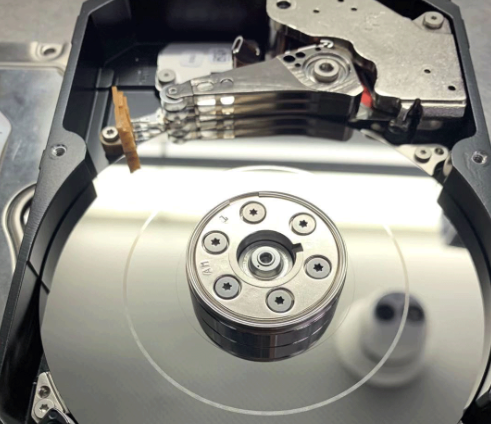

对故障硬盘进行开盘修复操作。开盘后发现，硬盘盘片磨损严重，已无法修复，只能对阵列进行缺盘处理。

2、硬盘备份

使用专业数据恢复软件WINHEX对故障RAID阵列的其余成员盘进行全盘备份，并且对另一组好的RAID阵列的全部成员盘进行全盘备份。

3、重组RAID阵列

仔细分析硬盘底层数据，通过对EXT3文件系统结构进行解析，分别分析出两组RAID阵列的盘序、条带大小、校验方向等配置信息，使用专业数据恢复软件WINHEX重组出两组RAID阵列。经分析，两组RAID阵列块大小都为64K，校验方向为做同步，对故障RAID进行重组时注意进行缺盘处理。

4、重组LVM结构

重组出两组RAID阵列之后，对两组RAID中的底层数据进行分析，找到LVM结构信息，对LVM结构进行分析，将两组RAID中作为PV（LVM物理卷）的LUN导出，然后使用专业数据恢复软件UFS Explorer将两个PV重组，重新生成LVM逻辑卷。

5、恢复数据

LVM重组之后，对LV（逻辑卷）中的EXT3文件系统进行解析，恢复并导出其中的全部数据。

【数据恢复结果】

由于故障硬盘损坏严重，硬件无法修复，并且部分硬盘存在坏道，导致RAID结构中可能存在缺陷，部分文件损坏，但大部分文件经验证后恢复成功，只有小部分文件丢失或者损坏，本次数据恢复成功完成。

【小贴士】

虽然硬盘是一密封体，但若环境中灰尘过多还是会引起硬盘的接触不良、局部短路或灰尘进入盘体内部等故障。同样，硬盘在拆装时要注意防止静电，静电是硬盘的无形杀手，很容易造成硬盘产生坏道，所以在硬盘拆装前一定要将双手及金属工具在其他金属体上放电，并避免硬盘的带电拔插。不能用手随便接触硬盘背面的电路板，在用手拿硬盘时应该抓住硬盘两侧，避免电路板接触静电。

温度和湿度对硬盘也有一定影响，在使用中尽量保持20-25摄氏度为宜，湿度以45%-65%为宜。另外尽量避免使硬盘靠近磁场，如音响、喇叭、点击、电台、手机等，以免硬盘内的数据因磁化而出错，当然数据的经常备份也是非常有必要的哦，现在是不是该去给你的数据做备份啦！
